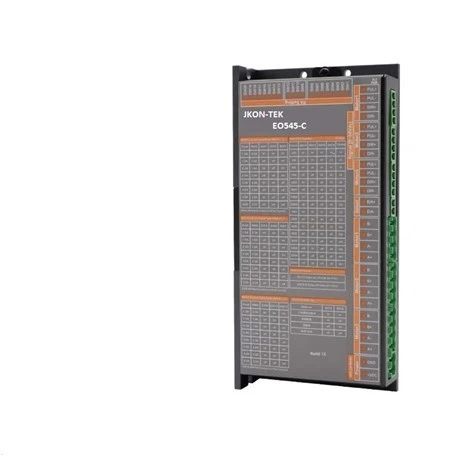

Оборудван с професионална фабрика за многоосни стъпкови драйвери с отворен цикъл, той е водещ производител и доставчик на 3-осни многоосни стъпкови драйвери.

Параметри на продукта

Електрически спецификации
Параметри	EO545-C
Параметри	Мин	Типично	Макс	Мерна единица
Изходен ток [PK]	0.7	-	5.2	A
Захранващо напрежение	24	24/36	50	Vdc
Входен ток на управляващ сигнал	6	10	16	mA
Ниво на интерфейса на управляващия сигнал	5	5	24	Vdc
Входен сигнал Мин. ширина на импулса	1.5			нас
Честота на стъпковия импулс	0	-	200	KHz
Съпротивление на изолация	100	-	-	MΩ
Защита от пренапрежение Напрежение	55	-	-	Vdc

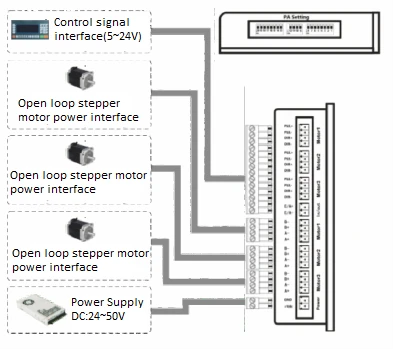

Диаграма на продукта

-C wir

Характеристики на продукта

1.Нова 32-битова MCU технология с плаваща запетая

2. Ултра нисък шум от вибрации

3. Вътрешно високо подразделение

4. Автоматично идентифициране на параметрите на двигателя, когато е включен

5. Разширената технология за векторно управление значително намалява нагряването на двигателя

6. Токът намалява наполовина, когато е статичен

7.Може да задвижва 3 броя стъпков двигател с отворен цикъл

8. Оптично изолиран вход за диференциален сигнал

9.Честота на импулсен отговор до 500KHz (по подразбиране 200KHz)

10. Векторна технология за управление на променлив ток, може да се настрои на 0,7~5,2A

11. Диапазонът на настройка на подразделение е 200~51200

12. Нивото на интерфейса на сигнала е съвместимо с 5V и 24V, няма нужда от сериен ограничителен резистор

13. Защита от пренапрежение, ниско напрежение и пренапрежение

Текуща настройка на продукта

НАСТРОЙКА НА ТОКА НА ДВИГАТЕЛЯ
Таблица на тока на двигател 1
Връх	RMS	SW1	SW2	SW3	SW4 е функция с половин ток, когато SW4=OFF, настройка на половин ток; при включване,4= текущо статично състояние за пълна текуща оста на заключване
1.0A	0.7A	На	На	На
1.46A	1.0A	ИЗКЛ	На	На
2.2A	1.57A	На	ИЗКЛ	На
2.7A	1.93A	ИЗКЛ	ИЗКЛ	На
3.5A	2.5A	На	На	ИЗКЛ
4.00A	2.85A	ИЗКЛ	На	ИЗКЛ
4.5A	3.21A	На	ИЗКЛ	ИЗКЛ
5.2A	3.71A	ИЗКЛ	ИЗКЛ	ИЗКЛ
Таблица с ток на двигател 2
връх	RMS	sw5	sw6	sw7	SW8 е функция с половин ток, когато SW8=OFF, настройка на половин ток; при включване,8= текущо статично състояние за пълна текуща оста на заключване
1.0A	0.7A	На	На	На
1.46A	1.0A	ИЗКЛ	На	На
2.2A	1.57A	На	ИЗКЛ	На
2.7A	1.93A	ИЗКЛ	ИЗКЛ	На
3.5A	2.5A	На	На	ИЗКЛ
4.00A	2.85A	ИЗКЛ	На	ИЗКЛ
4.5A	3.21A	На	ИЗКЛ	ИЗКЛ
5.2A	3.71A	ИЗКЛ	ИЗКЛ	ИЗКЛ
двигател 3 текуща таблица
връх	RMS	sw9	sw10	sw11	SW12 е функция с половин ток, когато SW12=OFF, настройка на половин ток; при включване,12= текущо статично състояние за пълна текуща оста на заключване
1.0A	0.7A	На	На	На
1.46A	1.0A	ИЗКЛ	На	На
2.2A	1.57A	На	ИЗКЛ	На
2.7A	1.93A	ИЗКЛ	ИЗКЛ	На
3.5A	2.5A	На	На	ИЗКЛ
4.00A	2.85A	ИЗКЛ	На	ИЗКЛ
4.5A	3.21A	На	ИЗКЛ	ИЗКЛ
5.2A	3.71A	ИЗКЛ	ИЗКЛ	ИЗКЛ

Настройка за подразделение на продукта

Настройка на подразделение на двигателя
Двигател 1, двигател 2 и двигател 3 DIPs Настройка на подразделение и скорост на IO импулс
Пулс/Революция	SW13	SW14	SW15	SW16	IO/RPM
200	НА	НА	НА	НА	10
400	ИЗКЛ	НА	НА	НА	20
800	НА	ИЗКЛ	НА	НА	30
1600	ИЗКЛ	ИЗКЛ	НА	НА	40
3200	НА	НА	ИЗКЛ	НА	50
6400	ИЗКЛ	НА	ИЗКЛ	НА	60
12800	НА	ИЗКЛ	ИЗКЛ	НА	80
25600	ИЗКЛ	ИЗКЛ	ИЗКЛ	НА	100
1000	НА	НА	НА	ИЗКЛ	120
2000	ИЗКЛ	НА	НА	ИЗКЛ	150
4000	НА	ИЗКЛ	НА	ИЗКЛ	200
5000	ИЗКЛ	ИЗКЛ	НА	ИЗКЛ	250
8000	НА	НА	ИЗКЛ	ИЗКЛ	300
10000	ИЗКЛ	НА	ИЗКЛ	ИЗКЛ	350
20000	НА	ИЗКЛ	ИЗКЛ	ИЗКЛ	450
25000	ИЗКЛ	ИЗКЛ	ИЗКЛ	ИЗКЛ	600

Настройка на функцията на продукта

Настройка на функцията
SW17:Edge sel,OFF=Fall, западащият ръб е валиден;ON=RISE, нарастващ ръб SW18:S-филтър,ИЗКЛ.=4ms,висок отговор; ВКЛЮЧЕНО=10ms, ниска вибрация
Модел Sel	SW19	SW20
IO вътрешен спонтанен импулс	НА	НА
Проверка на самотеста	НА	ИЗКЛ
CW/CCW	ИЗКЛ	НА
PLU плюс DIR	ИЗКЛ	ИЗКЛ

Размер на продукта (UNIT:mm)

-C d
