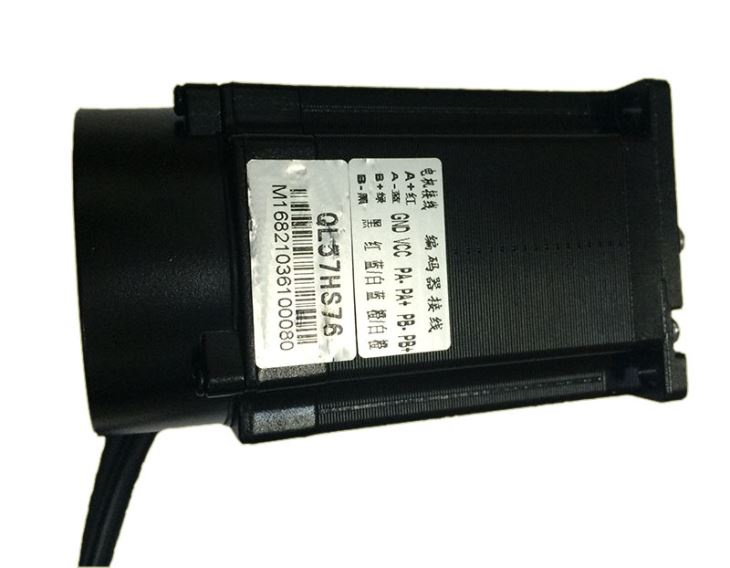

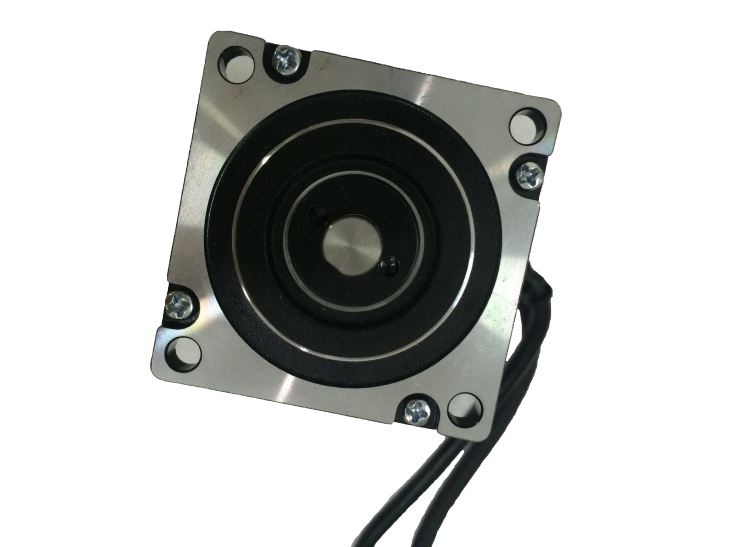

Въведение на продукта: стъпков двигател със затворен контур няма 23 въртящ момент 2.2Nm
ECON предлага хибридни серводвигатели (стъпкови двигатели с енкодери) от NEMA 23 до 42 с въртящ момент до 12 Nm. Тези хибридни серводвигатели са интегрирани с 1000-линен инкрементален енкодер.
Когато се задвижва от хибридните серво задвижвания на ECON, системата може напълно да затвори контурите на позицията между задвижването и мотора и да елиминира синхронизирането на движение при функции без загуба на стъпки и без резервиране на въртящия момент. В сравнение със серво системите, лесните сервосистеми имат много по-висок въртящ момент, който липсват сервосистемите, значително по-ниска цена, без свръх отстраняване и без лов.
Лесните серводвигатели на ECON могат също да бъдат реализирани като стандартни стъпкови двигатели с енкодери и задвижвани от стъпкови задвижвания с възможност за изходен сигнал на енкодера към контролер за движение, PLC или външно устройство.
Серийните лесни серво мотори се предлагат в NEMA от 17 до 34 размера на рамката с 0,9 - 12 Nm въртящ момент. Той е проектиран да се захранва от лесните серво задвижвания на ECON, приемащи вход максимум 80 DC / AC.
Той съвпада с хибридния серво драйвер TS808D. По-долу е спецификацията на този модел.
Техника на продукта:
Стъпка ъгъл: 1,8º
Изолационно съпротивление: 500VDC100MΩ Мин
Изолационна якост: 500VAC 50Hz 1mA 1 Min
Температура на околната среда: -20 ~ + 40ºC
Повишаване на температурата: 80ºC Макс
Измерение
Технически данни за продукта:
Модел | Холдинг Въртящия момент (NM) | Текущ / Фаза (А) | съпротивление (Ω) | индуктивност (М-Н) | Ротационна инерция (G.cm2) | дължина (ММ) | тегло (Килограма) | Съответстващ диск |
EC57-22 | 2.2 | 5 | 0.4 | 1.5 | 480 | 99 | 1.1 | TS808D |
ЕЛЕКТРИЧЕСКИ ИНСТАЛАЦИИ
Определение на изхода на датчика за мотор (мъжки конектор DB15 Pin) | |
PIN | дефиниция |
1 | EA + |
2 | VCC |
3 | GND |
11 | EB + |
12 | EB- |
13 | EA- |
Продуктова услуга:
ECON предоставя техническо обслужване от началото до края и ще предложи една година гаранция. Всеки проблем, можете да изпратите електронна поща до нашия технически инженер и продажби или директно да чатите на нашия уебсайт.
Плащане и доставка:
ECON поддържа T / T, Paypal, Western Union за извършване на плащане. Можем да организираме експресни, въздушни и морски превози, разполагаме с професионален екип, който да се занимава с логистика.
