Контролер за степни двигатели

Въведение в продукта: Двуфазен двуфазен цифров микростеп с отворен контур Stepper Drive за няма 17 моторни' ток под 3A

ECON предлага десетки модели стъпкови задвижвания. От 2 фаза до 3 фаза, DSP цифров, 24–80 DC вход или 24–80VAC вход и може да осигури правилните стъпкови задвижвания, за да задоволи специалните нужди на вашите системи за управление на стъпка. Степерните продукти на ECON са добре известни поради техния богат избор, отлична производителност, лесен за използване, висока надеждност и ниска цена. Стъпковите устройства са били използвани от хиляди OEM клиенти по света от много индустрии като CNC машини, медицина, електроника, полупроводници, опаковки, автоматизация на лаборатории.

Високоефективните цифрови стъпкови задвижвания от серия TD се отличават с изключително нисък шум, много ниско отопление на двигателя и ултра плавни движения на двигателя при ниска скорост. С баланс на производителността и разходите.

TD430 е високопроизводителното изцяло цифрово стъпково устройство, основаващо се на 32-битов DSP с усъвършенстван алгоритъм. Обхватът на захранването е DC12 ~ 32V. може да управлява двуфазен стъпков двигател nema17.

Ултра нисък шум и висока плавност при средна / ниска скорост и висок въртящ момент при висока скорост, които могат да бъдат приложени към различни приложения за контрол на скоростта. възприеме плавна и точна технология за управление на синусоидалния ток, която прави мотора ниска топлина.

Характеристики на продукта:

1. Напрежение: 12V ~ 32VDC, пиков ток 3A

2. Кандидатствайте за алгоритъм за резонансно съпротивление на магнитната връзка и електронен амортизационен нискоскоростен вибрационен аритметичен

3. Автоматично разпознаване на параметрите на двигателя и параметрите за автоматична настройка при включване на захранването

4. Вграден микро-стъпков алгоритъм за сегментиране, за постигане на команда за ниско управление на сегментацията, ефект на висока сегментация

5. Получаване на диференциална и еднократна команда PUL / DIR

6. Импулс, посока, активирайте нивото на порта на сигнала, съвместимо 4.5V ~ 28VDC, няма нужда да свързвате външен резистор

7. Задайте положителен ръб, отрицателен ръб и посока по подразбиране на двигателя по сериен порт

8. Команда за управление Максималната импулсна честота е 500KHz (по подразбиране е 160KHz)

9. Осигурете настройка на стойността на подразделението на 16 предавки, за да зададете 200 ~ 51200 всяко подразделение чрез сериен порт

10. Имат RS-232, могат да задават или променят параметрите на устройството

11. Надежден, портът за сигнал е оптична изолация

12. Защита от свръхнапрежение, пренапрежение, под напрежение

Приложения:

Може да се използва в различни видове машини, като машина за дозатор, плаваща машина, 3D принтер, машина за етикетиране, медицинска машина, машина за лазерно рязане и т.н. , ниски вибрации, ниска температура и висока точност

Монтажен размер （единица: mm）

Функция на продукта:

DIP Описание

Задвижването от серия TD използва 8 DIP за задаване на микро стъпка и ток, по-долу е подробността за модел TD430S:

Текуща настройка (SW1 ~ SW4) Настройка на микро стъпка (SW5 ~ SW8)

Текуща настройка

Настройка на Microstep

Продуктово окабеляване

!Забележка

О: Свържете захранването правилно, не може да надвишава 36VDC

Б: Ако индикаторът за аларма свети, моля, проверете го след изключване на захранването

a: обхватът на захранването е 18V — 36VDC или не? b: има ли късо съединение на моторния проводник или други?

Продуктова услуга:

ECON предоставя техническо обслужване от началото до края и ще предлага едногодишна гаранция. Всеки проблем, можете да изпратите имейл до нашия технически инженер и продажби или директно да чатите на нашия уебсайт.

Плащане и доставка:

ECON поддържа T / T, Paypal, Western Union за извършване на плащания. Можем да организираме експресни, въздушни и морски превози, имаме професионален екип, който да се занимава с логистика.

Препоръки:

Стъпков двигател Nema 17 Series

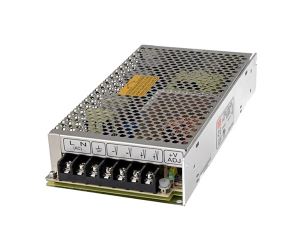

Захранване
